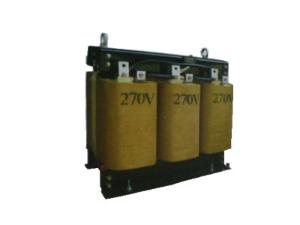

Трансформаторы сухого типа

Трехфазные трансформаторы сухого типа серии SG с сердечниками из текстурованной холоднокатаной электротехнической стали разработаны в соответствии с IEC60067 и IEC60072. Для регулирования напряжения переменного тока, между цепями первичной и вторичной обмотки трансформатора должна быть гальваническая изоляция, таким образом, можно избежать замыкания на землю, высоковольтных импульсов, обратной связи основной цепи, тем самым улучшить качество электропитания.

Применение
Трехфазные трансформаторы сухого типа широко используется в автоматизированных системах управления технологическим оборудованием: например, оборудование для отверждения УФ-облучением, красильно-отделочное оборудование для универсальной изоляции и т.д.

Технические параметры
Мощность (кВ*А) Вход (В) Выход (В) Группа соединения обмоток Сопротивление (%) Потери в режиме х.х. (кВт) При полной нагрузке (кВт) Рабочая темепература (°C) Класс изоляции Класс защиты Габариты (Д×Ш×В) Масса (кг)
100 400 400 Dyn5 4 0.40 0.85 75 F IP20 980×450×750 605
280 400 400 Dyn5 4 0.75 2.60 75 F IP20 1100×480×900 1035
500 400 400 Dyn5 4 1.20 3.40 75 F IP20 1250×700×1000 1730
630 400 400 Dyn5 4 1.38 4.40 75 F IP20 1250×700×1000 2050
800 400 400 Dyn5 4 1.70 5.20 75 F IP20 1350×700×1250 2450

Примечание: Вышеприведенные параметры даны исключительно для справки. Производство и поставки специализированного оборудования по предварительному запросу.
