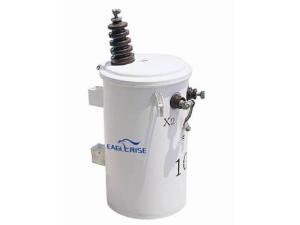

Типовые однофазные распределительные трансформаторы

Характеристика
1. Трансформаторный ввод из высоковольтного электрофарфора установлен наверху крышки бака и оснащен болтовой клеммой, при этом подрезанная выточка под прокладку обеспечивает лучшую герметизацию. Клемма из литой бронзы с оловянным покрытием подходитдля подключения к медным или алюминиевым кабелям.
2. Цельные крепежные кольца выполняют различные функции: увеличение срока службы трансформатора, упрощение процесса приемочного контроля, поддержание равномерного давления по всему ободу и т.д. При этом совместно со специальным ободом бака, крышкой и прокладкой они обеспечивают надежную герметизацию.
3. Низковольтный ввод на стенке бака оснащен кольцевыми клеммами, покрытых оловом.
4. Распределительный трансформатор оснащен с самовосстанавливающимсяпредохранительным клапаном, верхними и нижними подвесными скобами, изготовленнымииз горячекатаной стали и приваренные к баку, в соответствии со стандартом ANSI. Клемма заземления идет кольцевого типа и прикреплена болтами.
5. Все компоненты трансформатора имеют самовосстанавливающуюся цилиндрическую структуру, включая монтажные петли, заземляющее устройство, предохранительный клапан и пр. На крышке бака находятся один или два высоковольтных ввода, а низковольтные вводы смонтированы на стенке, болтовые клеммы подведены к вводам.

Преимущества
Типичные однофазные распределительные трансформаторы идут с высокоэффективными и энергосберегающимиспиральныи ленточными сердечниками, монтируются на столбах (мачтах), экономя тем самым пространство для установки и затраты на строительные работы. В результате, потери в линияхэлектропередачинизкого напряжения снижаются на целых 60% или более, а качество питания повышается. Наши трансформаторы демонстрирует отличную перегрузочную способность, удобное техническое обслуживание, непрерывность и надежность работы и т.д.

Применение
Мачтовые распределительные трансформаторы обычно используются сельских областях, отдаленных районах и раскиданных деревнях для обеспечения высококачественного электропитания ежедневного освещения, сельскохозяйственного производства и промышленных предприятий. Они также подходят для проектов по энергосбережению для железнодорожных и городских энергосистем.

Технические параметры
Таблица 1: серия D11 с сердечниками из текстурованной холоднокатаной электротехнической стали (CRGO)/для зарубежных регионов

Модель Номинальная мощность (кВ*А) Диапазоны высоких напряжений (В) Диапазон переключения ответвлений (%) Диапазон низких напряжений (В) Потери (Вт) Габариты (мм) Масса (кг)
В режиме х.х. При полной нагрузке A B C D E Масло Общая
D11-5 5 33000/19000, 30000/17321, 20000/11547, 13200/7620, 11000/6350 или пр. ±2×2.5% или пр. 120-240, 240-480, 250-500 или пр. 29 95 860 430 510 340 286 15 92
D11-10 10 46 121 910 470 550 380 22 150
D11-15 15 58 215 970 500 580 410 30 210
D11-25 25 82 295 1025 550 630 450 45 258
D11-37.5 37.5 110 400 1225 630 680 520 50 340
D11-50 50 140 490 1235 630 680 520 62 395
D11-75 75 275 670 1300 680 720 550 591 88 480
D11-100 100 300 881 1350 780 810 610 94 530
D11-167 167 350 1400 1460 830 890 660 138 680
D11-250 250 650 2530 1570 960 950 660 250 990
D11-333 333 700 3500 1660 960 960 660 300 1160

Примечание: Вышеприведенные параметры даны исключительно для справки. Производство и поставки специализированного оборудования по предварительному запросу.
Таблица 2: Серия DH15 с сердечниками из аморфного металла/для зарубежных регионов

Модель Номинальная мощность (кВ*А) Диапазоны высоких напряжений (В) Диапазон переключения ответвлений (%) Диапазон низких напряжений (В) Потери (Вт) Габариты (мм) Масса (кг)
В режиме х.х. При полной нагрузке A B C D E Масло Общая
DH15-5 5 33000/19000, 30000/17321, 20000/11547, 13200/7620, 11000/6350 или пр. ±2×2.5% или пр. 120-240, 240-480, 250-500 или пр. 7 103 840 400 480 310 286 17 75
DH15-10 10 10 180 864 430 510 340 24 100
DH15-15 15 14 210 914 430 510 340 26 125
DH15-25 25 18.5 320 1041 480 560 380 33 162
DH15-37.5 37.5 24 500 1120 520 610 450 54 240
DH15-50 50 95 375 1245 520 610 450 62 295
DH15-75 75 135 580 1245 600 680 510 591 78 420
DH15-100 100 154 960 1270 640 710 510 89 465
DH15-167 167 176 1460 1470 940 840 610 140 650
DH15-250 250 220 1900 1560 1260 960 660 250 950
DH15-333 333 260 2600 1660 1260 960 660 300 1200

Примечание: Вышеприведенные параметры даны исключительно для справки. Производство и поставки специализированного оборудования по предварительному запросу.
Таблица 3: Серия D11 с сердечниками из текстурованной холоднокатаной электротехнической стали (CRGO)/для местных регионов

Модель Номинальная мощность (кВ*А) Диапазоны высоких напряжений (В) Диапазон переключения ответвлений (%) Диапазон низких напряжений (В) Потери (Вт) Габариты (мм) Масса (кг)
В режиме х.х. При полной нагрузке A B C D E Масло Общая
D11-5 5 10000 0, or ±2×2.5% или ±5% 220-230 или 440-460 35 145 790 440 530 330 286 22 80
D11-10 10 55 260 820 440 530 330 25 100
D11-16 16 65 365 870 440 530 330 30 125
D11-20 20 80 430 870 470 560 360 35 140
D11-30 30 100 625 1060 610 610 410 65 205
D11-40 40 125 775 1060 660 660 460 70 250
D11-50 50 150 950 1080 760 660 460 591 80 280
D11-63 63 180 1125 1110 860 660 460 80 320
D11-80 80 200 1400 1180 895 690 496 95 380
D11-100 100 240 1650 1230 935 690 496 105 435
D11-125 125 285 1950 1280 960 720 524 120 510
D11-160 160 365 2365 1340 1160 760 560 150 615

Примечание: Вышеприведенные параметры даны исключительно для справки. Производство и поставки специализированного оборудования по предварительному запросу.
Таблица 4: Серия DH15 с сердечниками из аморфного металла/для местных регионов

Модель Номинальная мощность (кВ*А) Диапазоны высоких напряжений (В) Диапазон переключения ответвлений (%) Диапазон низких напряжений (В) Потери (Вт) Габариты (мм) Масса (кг)
В режиме х.х. При полной нагрузке A B C D E Масло Общая
DH15-5 5 10000 0, or ±2×2.5% или ±5% 220-230 или 440-460 15 145 790 440 530 330 286 20 80
DH15-10 10 18 260 820 440 530 330 22 100
DH15-16 16 22 365 870 470 560 360 30 130
DH15-20 20 25 430 870 470 560 360 35 145
DH15-30 30 30 625 1060 610 610 410 60 220
DH15-40 40 35 775 1060 660 660 460 70 250
DH15-50 50 40 950 1080 796 696 496 80 280
DH15-63 63 50 1135 1110 896 696 496 591 90 370
DH15-80 80 60 1400 1180 924 724 524 100 415
DH15-100 100 70 1650 1230 1000 760 560 110 485
DH15-125 125 85 1950 1280 1050 810 610 120 510
DH15-160 160 100 2365 1340 1260 860 660 210 765

Примечание: Вышеприведенные параметры даны исключительно для справки. Производство и поставки специализированного оборудования по предварительному запросу.
