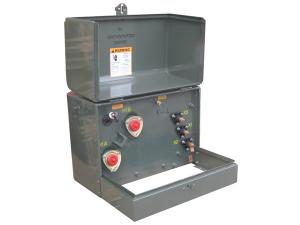

Однофазный распределительный трансформатор, устанавливаемый на бетонной плит

Характеристика
1. Однофазный трансформатор, устанавливаемый на бетонной плите, представляет собой распределительное силовое устройство в коробчатом корпусе американского типа, которое занимает всего около 1/3 площади электроподстанции с установкой на бетонной площадке (трансформатор европейского типа).
2. Полностью герметичный и изолированный каркас обеспечивает высокую безопасность и надежную производительность, характеризуется компактной конструкцией, стильным дизайном. Такой трансформатор не требует пространства для шкафа распредпитания, может быть установлен как в помещении, так и на открытом воздухе, например, рядом с дорогой или в зеленой зоне.
3. Распределительный трансформатор непосредственно подает питание электропотребителям, а также может служить в качестве системы электропитания кольцевой сети. Удобные коммутационные операции обеспечивают надежность и гибкость подачи питания.
4. Двойной предохранитель с широким защитным диапазоном позволяет значительно сократить эксплуатационные расходы, концевая кабельная распределительная коробка, способная выдерживать перегрузки, гарантирует безопасную работу на линии под напряжением. Корпус идет со специальной обработкой для улучшения коррозионной стойкости.
5.Кабельная коробка для 10 кВ ввода допускает многократное подключение/отключение при токе нагрузки 200 А. Она служит в качестве переключателя нагрузки в аварийных ситуациях. Трансформаторное масло обладает высокой температурой воспламенения, что позволяет избежать вероятности возгорания.
6. Серии S9 и S11 характеризуются низкими потерями и уровнем шума, а также обладают длительным сроком службы.

Преимущества
В отличие от стандартных трансформаторов, однофазные распределительные трансформаторы, устанавливаемые на бетонной плите, интегрирует различные компоненты внутри своего корпуса, демонстрируя такие преимущества как компактные габариты, малый вес, низкий уровень шума, низкие потери, высокая надежность и пр.

Применение
Школы, больницы, предприятия, аэропорты, железнодорожные вокзалы, жилые районы, бизнес-центры, горнодобывающие заводы и т.д.

Технические параметры
Тип Номинальная мощность (кВ*А) Диапазоны высоких напряжений (кВ) Диапазонпереключенияответвлений (%) Диапазон низких напряжений (кВ) Потери (Вт)
В режимех.х. При полной нагрузке
5 кВ*А 5 13200/7620 или11000/6350 ±2×2.5% или др 120, 240, 480 или120-240, 240-480 29 95
10 кВ*А 10 46 121
15 кВ*А 15 58 215
25 кВ*А 25 82 295
37.5 кВ*А 37.5 110 400
50 кВ*А 50 140 490
75 кВ*А 75 275 670
100 кВ*А 100 300 881
167 кВ*А 167 350 1400
250 кВ*А 250 650 2530
