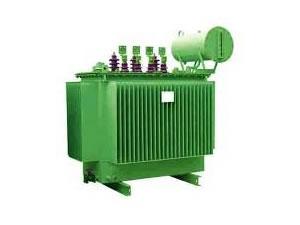

Трансформаторы типа ТМГ с расширителем

Трансформаторы типа ТМГ с расширителем представлены сериями S9 и S11.

Характеристика
1.Трансформаторы серии S9 идут с диапазоном мощностей от 6,3 до 2500 кВ*А и подходят для систем передачи и распределения электроэнергии 10 кВ с частотой 50/60 Гц.
2. Трансформаторы серия S11 применяются для систем передачи и распределения электроэнергии 6кВ и 10кВ. По сравнению с серией S9, они демонстрируют меньше потерь холостого хода и значительную экономию энергии, а уровень шума соответствует требованиям политике в области охраны окружающей среды. Таким образом, трансформаторы типа ТМГ серии S11 с расширителями вполне можно отнести к энергосберегающему и экологически чистому оборудованию.

Применение

Серия S9: для питания ламп освещения или техники в жилых районах, торговых улицах, сельских местностях, на промышленных и горнодобывающих заводах и т.д.

Серия S11: заводы, горнодобывающие предприятия, сельскохозяйственная, нефтехимическая и машиностроительная промышленности и пр.

Технические параметры трансформаторов 10 кВ серии S11
Тип Номинальная мощность (кВ*А) Диапазоны высоких напряжений (кВ) Диапазонпереключенияответвлений (%) Диапазон низких напряжений (кВ) Потери (Вт)
В режимех.х. При полной нагрузке
5 кВ*А 5 13200/7620 или11000/6350 ±2×2.5% или др 120, 240, 480 или120-240, 240-480 29 95
10 кВ*А 10 46 121
15 кВ*А 15 58 215
25 кВ*А 25 82 295
37.5 кВ*А 37.5 110 400
50 кВ*А 50 140 490
75 кВ*А 75 275 670
100 кВ*А 100 300 881
167 кВ*А 167 350 1400
250 кВ*А 250 650 2530

Примечание: Вышеприведенные параметры даны исключительно для справки. Производство и поставки специализированного оборудования по предварительному запросу.
