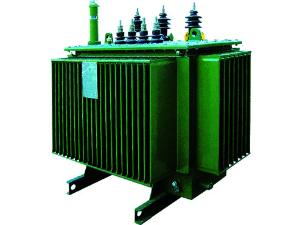

Трансформаторы типа ТМГ (трехфазные масляные герметичные)

Трансформаторы типа ТМГ (трехфазные масляные герметичные) представлены тремя сериями: S9, S11 и S13. Характеристика

Характеристика
1. Трансформаторы серии S9 включают широкий диапазон мощностей от 6.3 до 2500 кВА и подходят для систем передачи и распределения электроэнергии 10 кВ с частотой 50/60 Гц.
2. Трансформаторы серии S11 применяются для систем передачи и распределения электроэнергии 6кВ и 10кВ. По сравнению с серией S9, они демонстрируют меньше потерь холостого хода и значительную экономию энергии, а уровень шума соответствует требованиям политики в области охраны окружающей среды. Таким образом, трансформаторы типа ТМГ серии S11 вполне можно отнести к энергосберегающему и экологически чистому оборудованию.
3. Трансформаторы серии S13 в герметичном исполнении идут с ленточными сердечниками и соединённой треугольником обмоткой, обеспечивают потрясающие показатели экономии электроэнергии. По сравнению с серией S11, режим работы трансформаторов S13 значительно улучшен. Например, потери холостого хода меньше на 25%, ток холостого хода снижен на 60% -80%, а уровень шума - на целых 30% -40%. Благодаря низким показателям потерт, низкому уровню шума, стильному внешнему виду, высокому кпд, минимальному обслуживания и длительному сроку службы, такие устройства по праву могут называться высокотехнологичными, высокопроизводительными, энергосберегающими и экологически чистыми трансформаторами.

Применение
В зависимости от характеристик и технических данных, масляные распределительные трансформаторы в герметичном исполнении всех трех серий подходят для различных областей и целей применения.
Серия S9: для освещения и электропитания жилых районов, торговых улиц, сельской местности, промышленных и горнодобывающих предприятий и т.д.
Серия S11: для питания ламп освещения и производственного оборудования на заводах, горнодобывающих предприятиях, сельскохозяйственной, нефтехимической и машиностроительной промышленностей.
Серия S13: для систем распределения электроэнергии 10 кВ.

Модель Номинальная мощность  (кВ*А) Напряжение Группа соединения обмоток Потери (Вт) Ток х.х. (%) Напряжение КЗ (%) Габариты (Д×Ш×В, мм) Масса (кг)
Диапазоны высоких напряжений  (кВ) Диапазон переключения ответвлений (%) Диапазон низких напряжений (кВ) В режиме х.х. При полной нагрузке Масло Общая
S11-6.3 6.3 6
6.3
6.6
10
10.5
11
13.2
15
20
30
33 		±2×2.5%, ±3×2.5% или ±5% 0.4, 0.415 или др. Ун/Ун/Д-0-11 0.035 0.219 4.0 4.0 910×450×985 52 168
S11-10 10 0.045 0.306 3.3 4.0 960×450×1010 62 210
S11-15 15 0.058 0.360 2.2 4.0 970×450×1010 78 220
S11-20 20 0.080 0.521 2.2 4.0 1000×630×1020 80 240
S11-25 25 0.090 0.577 2.1 4.0 1020×630×1020 85 250
S11-30 30 0.10 0.60 1.3 4.0 1050×630×1040 90 400
S11-50 50 0.31 0.87 1.1 4.0 1020×680×1080 100 460
S11-63 63 0.15 1.04 1.0 4.0 1060×690×1090 110 500
S11-80 80 0.18 1.25 0.9 4.0 1070×700×1100 115 550
S11-100 100 0.20 1.50 0.8 4.0 1090×710×1100 120 620
S11-125 125 0.24 1.80 0.8 4.0 1130×730×1180 145 700
S11-160 160 0.28 2.20 0.7 4.0 1160×750×1180 175 830
S11-200 200 0.34 2.60 0.7 4.0 1190×750×1260 190 910
S11-250 250 0.40 3.05 0.6 4.0 1230×770×1280 200 1000
S11-315 315 0.48 3.65 0.6 4.0 1260×830×1290 220 1190
S11-400 400 0.56 4.30 0.5 4.0 1310×830×1340 260 1430
S11-500 500 0.68 5.10 0.5 4.0 1389×889×1380 280 1600
S11-630 630 0.81 6.20 0.5 4.5 1490×980×1410 330 1830
S11-800 800 0.98 7.50 0.4 4.5 1560×1000×1560 450 2300
S11-1000 1000 1.15 10.30 0.4 4.5 1700×1130×1650 550 2700
S11-1250 1250 1.36 12.00 0.3 4.5 1630×1230×1710 630 3200
S11-1600 1600 1.64 14.50 0.3 4.5 1980×1270×1790 800 3700
S11-2000 2000 1.98 17.80 0.3 4.5 1980×1310×1900 1050 4500
S11-2500 2500 2.31 20.70 0.3 5.5 2360×1580×2300 1200 5500

Примечание: Вышеприведенные параметры даны исключительно для справки. Производство и поставки специализированного оборудования по предварительному запросу.
