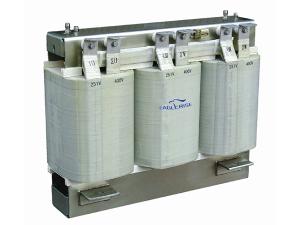

Трехфазные сухие трансформаторы для инверторов солнечной энергии

Характеристика
1. Трехфазные трансформаторы сухого типа отлично работают с централизованными солнечными инверторами солнечной энергии, преобразуя солнечную энергию в электрическую.
2. Два типа трансформаторов: 1) сердечниками из аморфной стали; 2) с сердечниками из текстурованной холоднокатаной электротехнической стали.
3. Изготовленные с использованием электромагнитных компонентов и на основе запатентованной конструкции, трехфазные сухие трансформаторы обладают рядом существенных преимуществ, таких как высокий кпд, стабильная работа, практичность и пр.
4. Класс изоляции представлен в нескольких вариантах на выбор: F, Н и C.

Технические параметры

Номинальная мощность (кВ*А) Входное/Выходное напряжение (В) Частота (Гц) Класс изоляции

КПД (%)

Габариты (мм) Масса (кг)
Сердечник из аморфной стали Сердечник из холоднокатаной электротехнической стали
30 270/400 50/60 F/H/C 98.8 98.4 750×350×580 / 500×250×470 230/200
50 270/400 50/60 F/H/C 99 98.4 850×350×680 / 700×320×610 230/200
75 270/400 50/60 F/H/C 99.1 98.6 850×400×580 / 780×390×610 230/200
100 270/400 50/60 F/H/C 99.2 98.8 850×440×630 / 780×390×610 230/200
225 270/400 50/60 F/H/C 99.3 98.8 850×440×630 / 780×390×610 230/200
250 270/400 50/60 F/H/C 99.3 98.8 920×450×840 / 850×550×850 230/200
260 270/400 50/60 F/H/C 99.3 98.8 950×450×860 / 850×550×850 230/200
280 270/400 50/60 F/H/C 99.3 98.8 980×450×860 / 880×550×850 230/200
500 270/400 50/60 F/H/C 99.4 98.8 1050×700×1250 / 1210×590×1100 230/200

Примечание:

1. Тип подключения: Yyno, YYO, Dyn11, Dyn5
2. Приведенные выше данные являются типовыми и даны исключительно для справки, при этом некоторые параметры (размеры, кпд, входное/выходное напряжение и т.д.) могут быть настроены по индивидуальному запросу клиента в соответствии с конкретными требованиями производства и эксплуатации.
